Wohnungsstation
Thermisch geregelte Wohnungs-übergabestationen für effiziente 2-Leiter-Netze in Mehrfamilienhäusern für gemischte und ungemischte Wärmeverteilung.
- FSU / FSM >>>
tuxhorn
bietet Ihnen thermisch geregelte Wohnungsstationen mit einer WW-Leistung von 35 bis 50 kW und einem Primärvolumenstrom (WW-max.) von 720 bis 1180 l/h.
Informieren Sie sich über unser vielfältiges Angebot.

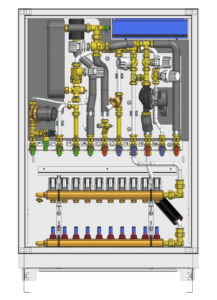

Wohnungsstation tubra®-FSU / FSM
Die thermisch geregelte Wohnungsstation tubra®-FSU / FSM für komfortable, dezentrale hygienische Trinkwassererwärmung und effiziente Heizungsverteilung.
Für Neubau und Sanierung mit umfangreicher Serienausstattung. Ausführungen für Heizkörpersysteme, Fußbodenheizung und Kombinationen.
Alle Ausführungen mit kupfer- oder volledelstahl gelötetem Plattenwärmetauscher.
- Leistungsklassen von 35 kW – 50 kW
- thermische Warmwasserregelung durch
3-Wege-Vorrang-Regelventil - Bereitschaftstemperatur 50 °C gemäß VDI 2072
- Warmwasser-Komfortstufen
- und vieles mehr
- Plattenwärmetauscher, Kupfer gelötet (Cu), optional Volledelstahl (VE)
- Thermostatkopf für 3-Wege-Regelventil
- Thermostatisches 3-Wege-Regelventil mit Warmwasservorrang
- Wasserschlagdämpfer
- Thermostatisches Rücklauftemperaturbegrenzungsventil für Warmwasserbereitung
- Thermostatkopf für Rücklauftemperaturbegrenzung mit Kupferwendelfühler
- Heizungszonenventil M30 x 1,5 für gemischten Heizkreis
- elektrothermischer Stellantrieb
- Heizungszonenventil für gemischten Heizkreis (Einspritzschaltung)
- Thermostatkopf mit Fernfühler zur Festwertregelung der Vorlauftemperatur des gemischten Heizkreises (20 – 50°C)
- Rücklauftemperaturbegrenzungsventil für ungemischten Heizkreis
- Thermostatkopf M30 x 1,5 für Rücklauftemperaturbegrenzung
- Hochtemperaturabgang für Badheizkörper (2. Heizkreis)
- Heizkreispumpe Fußbodenkreis für gemischten Heizkreis
- Anlegethermostat als STB zur Verhinderung von zu hohen VL-Temperaturen im gemischten Heizkreis
- Differenzdruckregler 30 kPa
- Passstück für Wärmemengenzähler ¾“ x 110 mm
18. Schmutzfänger mit Druckstutzen für Differenzdruckregler und
WMZ-VL-Fühler M10*1
19. Passstück für Kaltwasserzähler ¾“ x 110mm
20. Circulation-Set inkl. Pumpe, Sicherheitsventil und Kugelhahn
(optionales Zubehör)
21. Montageanschlussplatte mit 7 oder 9 Kugelhähnen (optionales Zubehör)
18. Schmutzfänger mit Druckstutzen für
Differenzdruckregler und
WMZ-VL-Fühler M10*1
19. Passstück für Kaltwasserzähler ¾“ x 110mm
20. Circulation-Set inkl. Pumpe und
Sicherheitsventil und Kugelhahn
(optionales Zubehör)
21. Montageanschlussplatte mit 7 oder
9 Kugelhähnen (optionales Zubehör)
A: PWH-C* – Trinkwasser warm
Zirkulation
B: PWC* – Trinkwasser kalt, Wohnung
C: PWC* – Trinkwasser kalt, primär
D: PWH* – Trinkwasser warm
E: HV – Heizwasservorlauf, primär
F: HR – Heizwasserrücklauf, primär
G: HR – Heizwasserrücklauf, gemischt
H: HV – Heizwasservorlauf, gemischt
I: HR – Heizwasserrücklauf,
ungemischt
J: HV – Heizwasservorlauf,
ungemischt
*Abkürzungen nach DIN EN 806 Teil 1
PWC: Potable Water Cold, Trinkwasser, kalt – farbliche Kennzeichnung: Grün
PWH: Potable Water Hot, Trinkwasser, warm – farbliche Kennzeichnung: Rot
PWH-C: Potable Water Hot-Circulation, Trinkwasserleitung, warm, Zirkulation – farbliche Kennzeichnung: Violett
Produktgruppe Wohnungsstationen
Wohnungsstation mit Zirkulation
tubra®-FSU / FSM
WW-Volumenstrom 60/10 – 45 °C mit 14 bis 20 l/min
Wohnungsstation ohne Zirkulation
tubra®-FSU / FSM
WW-Volumenstrom 60/10 – 45 °C mit 14 bis 20 l/min
